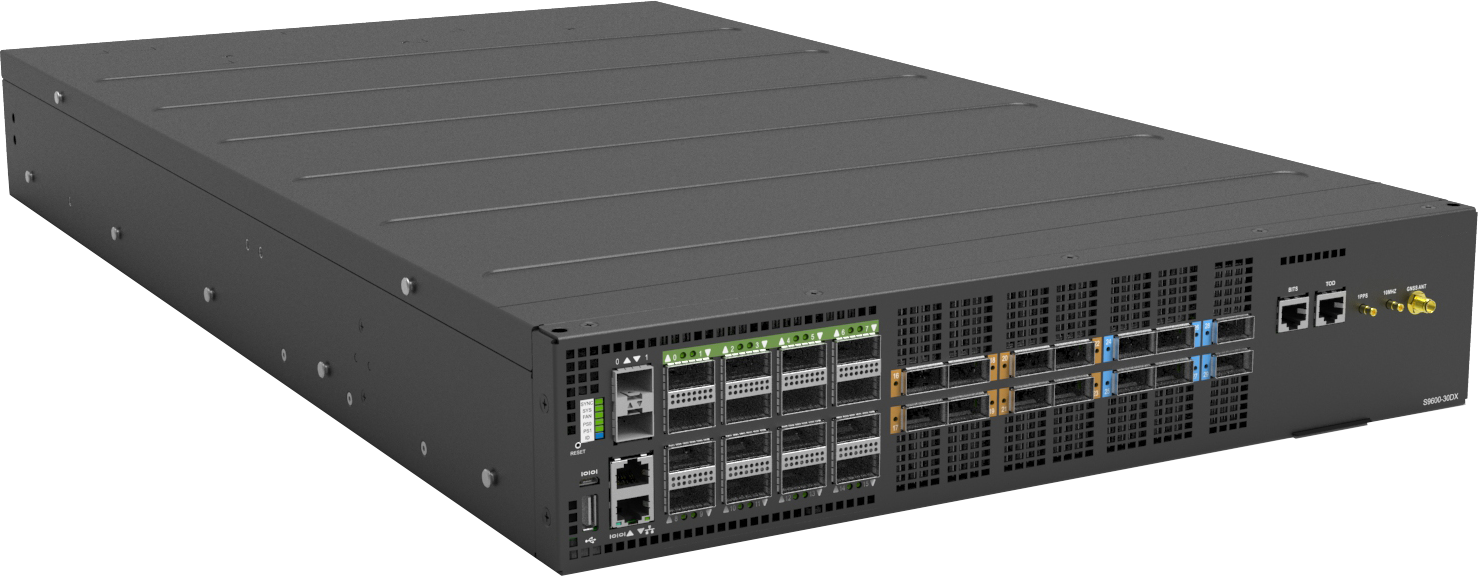

S9600-30DX

開放式聚合路由器

S9600-30DX

30-Port, 100/400G 開放式聚合路由器

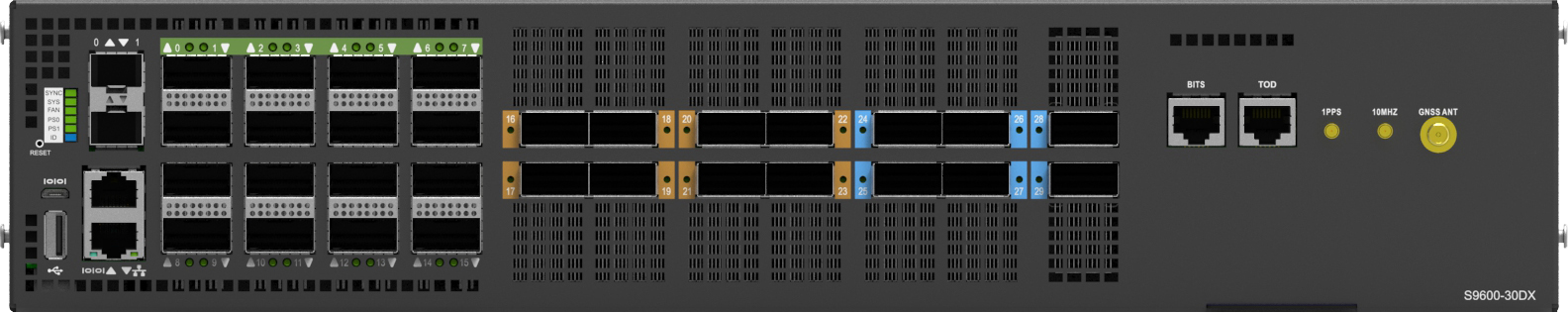

  • Multi-function Aggregation Router
  • Supports SyncE and IEEE 1588
  • 6 x 40/100/400G QSFP-DD ports supporting 400G ZR/ZR+
  • 8 x 40/100G QSFP-DD ports supporting OpenZR+
  • 16 x 40/100G QSFP28 ports
  • 2 x 10G SFP+ management ports
  • 1 x RJ45 serial console port
  • 1 x Micro USB console port
  • 1 x 100/1000M RJ45 management port
  • 1 x USB 2.0 Type-A general purpose port
  • GNSS, 1PPS, 10MHz, ToD, and BITS timing ports
概論

S9600-30DX是一款多功能、開放式解構設計的聚合路由器，並可依應用需求選擇搭配擴充TCAM 的機種。內建Broadcom Jericho2 商用芯片和英特爾處理器，配備有支援400ZR 和 100/400G OpenZR+ 的高速埠口，以及高達 4.8Tbs的交換容量。

S9600-30DX 可以部署在 C-RAN Ｈub，匯集 5G 前傳網路，亦可部署於後傳網路匯集 BBU 池的數據流量；透過軟體設置也可做為寬頻網路閘道器，用於新一代寬頻網路接取服務。 S9600-30DX配備高密度埠口設計、Class C 時間精準度、支援 SyncE 和 IEEE 1588v2的時間同步功能，不論佈建於任何類型的網絡應用都可發揮其優化的效能。

S9600-30DX符合 IEEE 802.1CM時效性網路標準，可作為Edge Grand Master (GM) 時鐘。兼容於需要高精準度的前傳網路時間同步要求 (ITU-T G.8273.2 T-BC, Class C) ，以確保實現更精準的5G 網路服務。

S9600-30DX的產品各類相關文件或樣品需求，歡迎聯繫我們的銷售團隊

特色
  • Utilizes UfiSpace timing module for Class C timng accuracy
  • Supports SyncE and IEEE 1588v2 (T-GM, T-BC/OC, T-TC, T-TSC)
  • Integrated Stratum 3E OCXO with optional hold over performances
  • Rich timing input/output interfaces: ToD, 1PPS, 10MHz, and BITS
  • Internal GNSS receiver for master clock implementations
  • 8GB deep buffering
  • BMC for remote monitoring and management

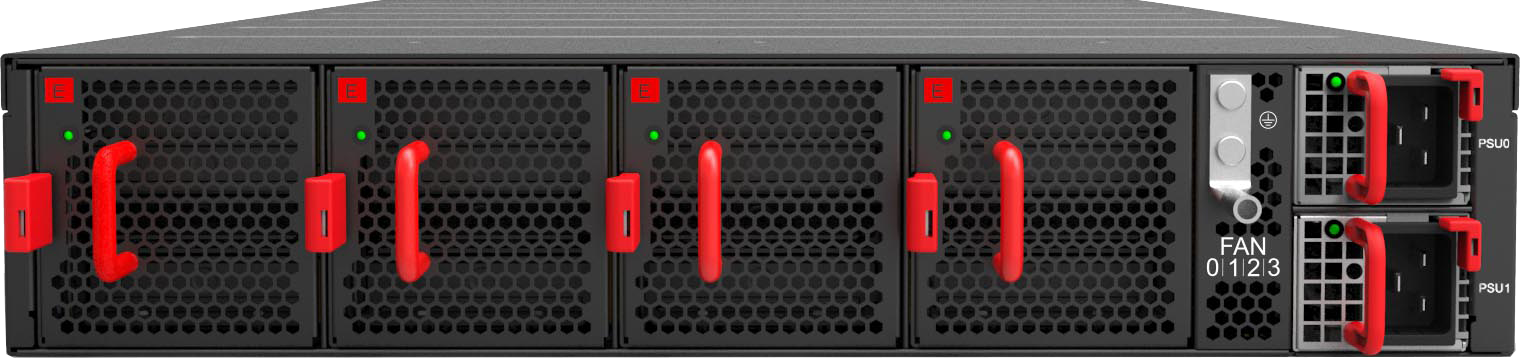

  • 2 hot swappable power supplies with 1+1 redundancy support
  • 4 hot swappable fan modules with 3+1 redundancy support
  • 2 RU compact design, suitable for industry standard 19" racks

S9600-30DX的產品各類相關文件或樣品需求，歡迎聯繫我們的銷售團隊

規格

S9600-30DX的產品各類相關文件或樣品需求，歡迎聯繫我們的銷售團隊

硬體規格
處理器 Intel Skylake-D 8-Cores @ 1.9GHz
記憶體     32GB DDR4 (Up to 64GB)
儲存技術 128GB SSD
ASIC Broadcom Jericho2 BCM88690
Broadcom OP2 BCM16K
BMC AST2620
機箱規格 2RU, 436W x 762D x 87.7H mm  (17.17" x 30" x 3.45")
Weight: 20.62 kg (45.46 lbs)
備援配置 1+1 Hot swappable power units
3+1 Hot swappable fan units
環境規格
電源規格 AC input: 200 to 240V, 10A
DC input: -40 to -72V, 50A
Typical power: 464 Watts (no transceiver)
操作環境規格 Operating temperature: 0°C to 45°C (32°F to 113°F)
Operating humidity: 5% to 85% (RH), non-condensing
儲存環境規格  Storage temperature: -40°C to 70°C (-40°F to 158°F)
Storage humidity: 5% to 93% (RH), non-condensing
應用

Broadband Network Gateway

Metro Aggregation
